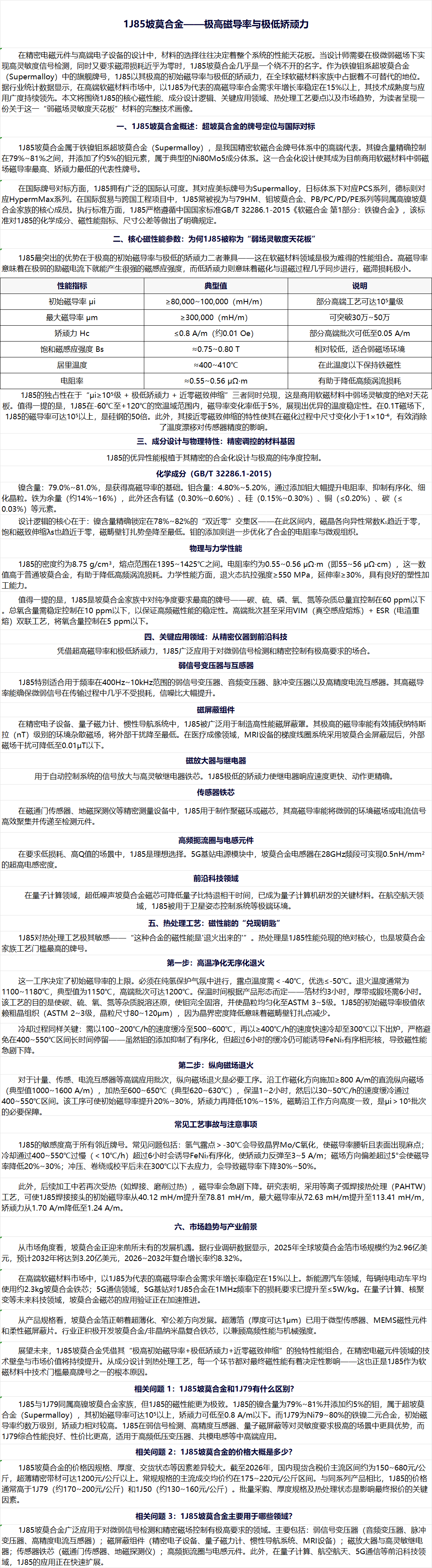

1J85坡莫合金——极高磁导率与极低矫顽力

在精密电磁元件与高端电子设备的设计中，材料的选择往往决定着整个系统的性能天花板。当设计师需要在极微弱磁场下实现高灵敏度信号检测，同时又要求磁滞损耗近乎为零时，1J85坡莫合金几乎是一个绕不开的名字。作为铁镍钼系超坡莫合金（Supermalloy）中的旗舰牌号，1J85以其极高的初始磁导率与极低的矫顽力，在全球软磁材料家族中占据着不可替代的地位。据行业统计数据显示，在高端软磁材料市场中，以1J85为代表的高磁导率合金需求年增长率稳定在15%以上，其技术成熟度与应用广度持续领先。本文将围绕1J85的核心磁性能、成分设计逻辑、关键应用领域、热处理工艺要点以及市场趋势，为读者呈现一份关于这一"弱磁场灵敏度天花板"材料的完整技术画像。

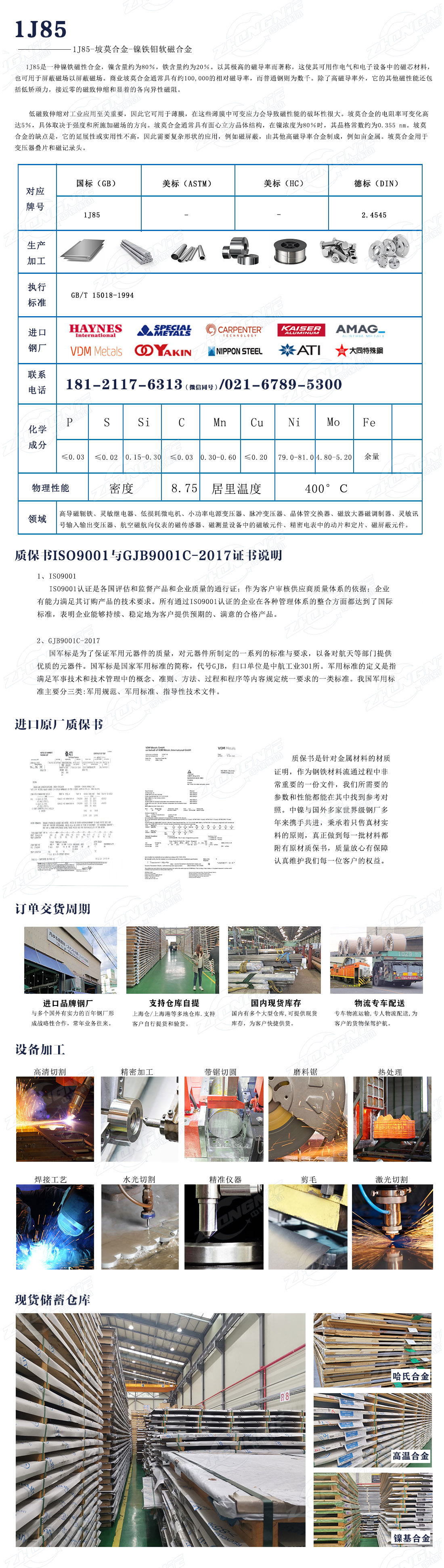

一、1J85坡莫合金概述：超坡莫合金的牌号定位与国际对标

1J85坡莫合金属于铁镍钼系超坡莫合金（Supermalloy），是我国精密软磁合金牌号体系中的高端代表。其镍含量精确控制在79%~81%之间，并添加了约5%的钼元素，属于典型的Ni80Mo5成分体系。这一合金化设计使其成为目前商用软磁材料中弱磁场磁导率最高、矫顽力最低的代表性牌号。

在国际牌号对标方面，1J85拥有广泛的国际认可度。其对应美标牌号为Supermalloy，日标体系下对应PCS系列，德标则对应HypermMax系列。在国际贸易与跨国工程项目中，1J85常被视为与79HM、钼坡莫合金、PB/PC/PD/PE系列等同属高镍坡莫合金家族的核心成员。执行标准方面，1J85严格遵循中国国家标准GB/T 32286.1-2015《软磁合金 第1部分：铁镍合金》，该标准对1J85的化学成分、磁性能指标、尺寸公差等做出了明确规定。

二、核心磁性能参数：为何1J85被称为"弱场灵敏度天花板"

1J85最突出的优势在于极高的初始磁导率与极低的矫顽力二者兼具——这在软磁材料领域是极为难得的性能组合。高磁导率意味着在极弱的励磁电流下就能产生很强的磁感应强度，而低矫顽力则意味着磁化与退磁过程几乎同步进行，磁滞损耗极小。

1J85的独占性在于"μi≥10⁵级 + 极低矫顽力 + 近零磁致伸缩"三者同时兑现，这是商用软磁材料中弱场灵敏度的绝对天花板。值得一提的是，1J85在-60℃至+120℃的宽温域范围内，磁导率变化率低于5%，展现出优异的温度稳定性。在0.1T磁场下，1J85的磁导率可达10⁵以上，是硅钢的50倍。此外，其接近零磁致伸缩的特性使其在磁化过程中尺寸变化小于1×10⁻⁶，有效消除了温度漂移对传感器精度的影响。

三、成分设计与物理特性：精密调控的材料基因

1J85的优异性能根植于其精密的合金化设计与极高的纯净度控制。

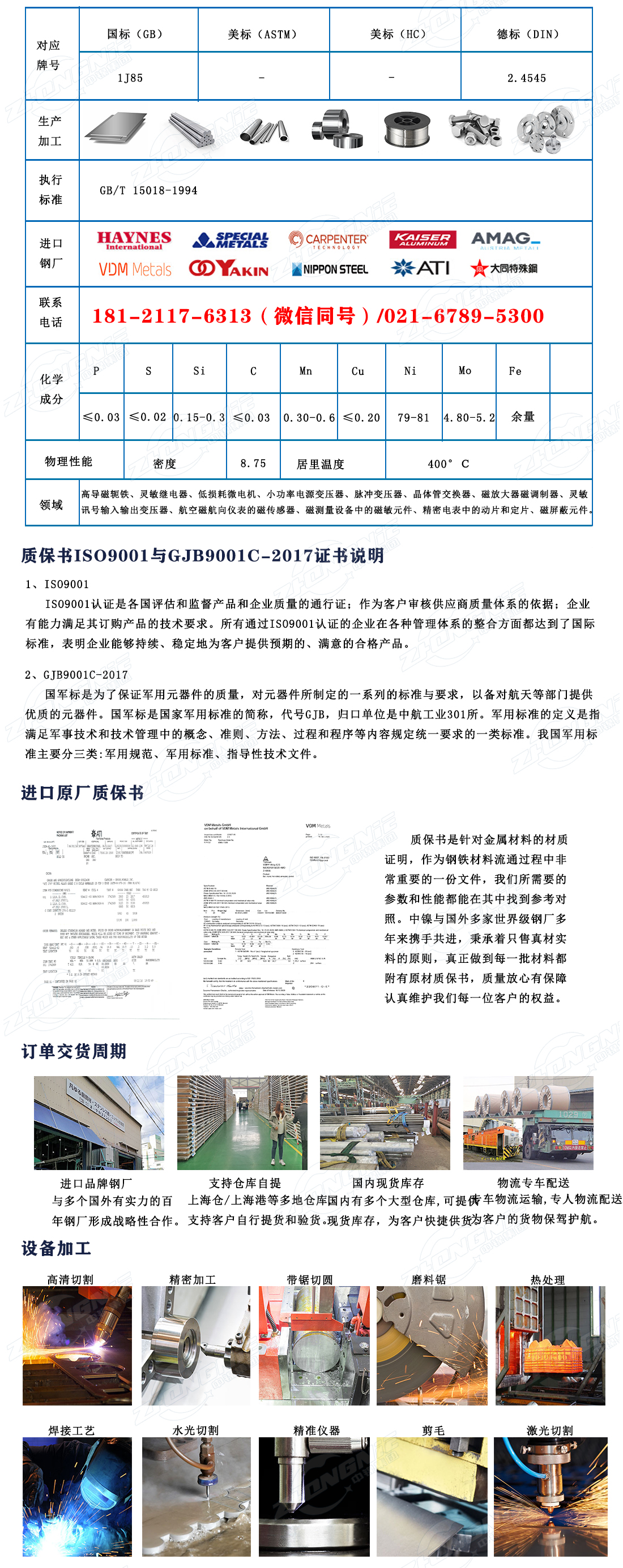

化学成分（GB/T 32286.1-2015）

镍含量：79.0%~81.0%，是获得高磁导率的基础。钼含量：4.80%~5.20%，通过添加钼大幅提升电阻率、抑制有序化、细化晶粒。铁为余量（约14%~16%），此外还含有锰（0.30%~0.60%）、硅（0.15%~0.30%）、铜（≤0.20%）、碳（≤0.03%）等元素。

设计逻辑的核心在于：镍含量精确锁定在78%~82%的"双近零"交集区——在此区间内，磁晶各向异性常数K₁趋近于零，饱和磁致伸缩λs也趋近于零，磁畴壁钉扎势垒降至最低。钼的添加则进一步优化了合金的电阻率与微观组织。

物理与力学性能

1J85的密度约为8.75 g/cm³，熔点范围在1395~1425℃之间。电阻率约为0.55~0.56 μΩ·m（即55~56 μΩ·cm），这一数值高于普通坡莫合金，有助于降低高频涡流损耗。力学性能方面，退火态抗拉强度≥550 MPa，延伸率≥30%，具有良好的塑性加工能力。

值得一提的是，1J85是坡莫合金家族中对纯净度要求最高的牌号——碳、硫、磷、氧、氮等杂质总量宜控制在60 ppm以下。总氧含量需稳定控制在10 ppm以下，以保证高频磁性能的稳定性。高端批次甚至采用VIM（真空感应熔炼）+ ESR（电渣重熔）双联工艺，将氧含量控制在5 ppm以下。

四、关键应用领域：从精密仪器到前沿科技

凭借超高磁导率和极低矫顽力，1J85广泛应用于对微弱信号检测和精密控制有极高要求的场合。

弱信号变压器与互感器

1J85特别适合用于频率在400Hz~10kHz范围的弱信号变压器、音频变压器、脉冲变压器以及高精度电流互感器。其高磁导率能确保微弱信号在传输过程中几乎不受损耗，信噪比大幅提升。

磁屏蔽组件

在精密电子设备、量子磁力计、惯性导航系统中，1J85被广泛用于制造高性能磁屏蔽罩。其极高的磁导率能有效捕获纳特斯拉（nT）级别的环境杂散磁场，将外部干扰降至最低。在医疗成像领域，MRI设备的梯度线圈系统采用坡莫合金屏蔽层后，外部磁场干扰可降低至0.01μT以下。

磁放大器与继电器

用于自动控制系统的信号放大与高灵敏继电器铁芯。1J85极低的矫顽力使继电器响应速度更快、动作更精确。

传感器铁芯

在磁通门传感器、地磁探测仪等精密测量设备中，1J85用于制作聚磁环或磁芯，其高磁导率能将微弱的环境磁场或电流信号高效聚集并传递至检测元件。

高频扼流圈与电感元件

在要求低损耗、高Q值的场景中，1J85是理想选择。5G基站电源模块中，坡莫合金电感器在28GHz频段可实现0.5nH/mm²的超高电感密度。

前沿科技领域

在量子计算领域，超低噪声坡莫合金磁芯可降低量子比特退相干时间，已成为量子计算机研发的关键材料。在航空航天领域，1J85被用于卫星姿态控制系统等极端环境。

五、热处理工艺：磁性能的"兑现钥匙"

1J85对热处理工艺极其敏感——"这种合金的磁性能是'退火出来的'"。热处理是1J85性能兑现的绝对核心，也是坡莫合金家族工艺门槛最高的牌号。

第一步：高温净化无序化退火

这一工序决定了初始磁导率的上限。必须在纯氢保护气氛中进行，露点温度需＜-40℃，优选≤-50℃。退火温度通常为1100~1180℃，典型值为1150℃，高端批次可达1200℃。保温时间根据产品形态而定——箔材约3小时，厚带或锻坯需6小时。该工艺的目的是使碳、硫、氧、氮等杂质脱溶还原，使钼完全固溶，并使晶粒均匀化至ASTM 3~5级。1J85的初始磁导率极值依赖粗晶组织（ASTM 2~3级，晶粒尺寸80~120μm），因为晶界密度降低意味着磁畴壁钉扎点减少。

冷却过程同样关键：需以100~200℃/h的速度缓冷至500~600℃，再以≥400℃/h的速度快速冷却至300℃以下出炉，严格避免在400~550℃区间长时间停留——虽然钼的添加抑制了有序化，但超过6小时的缓冷仍可能诱导FeNi₃有序相形核，导致磁性能急剧下降。

第二步：纵向磁场退火

对于计量、传感、电流互感器等高端应用批次，纵向磁场退火是必要工序。沿工作磁化方向施加≥800 A/m的直流纵向磁场（典型值1000~1600 A/m），加热至600~650℃（典型620~630℃），保温1~2小时，然后以30~50℃/h的速度缓冷通过400~550℃区间。该工序可使初始磁导率提升20%~30%，矫顽力再降低10%~15%，磁畴沿工作方向高度一致，是μi＞10⁵批次的必要保障。

常见工艺事故与注意事项

1J85的敏感度高于所有邻近牌号。常见问题包括：氢气露点＞-30℃会导致晶界Mo/C氧化，使磁导率腰斩且表面出现麻点；冷却通过400~550℃过慢（＜10℃/h）超过6小时会诱导FeNi₃有序化，使矫顽力反弹至3~5 A/m；磁场方向偏差超过5°会使磁导率降低20%~30%；冲压、卷绕或校平后未在300℃以下去应力，会导致磁导率下降30%~50%。

此外，后续加工中若再次受热（如焊接、磨削过热），磁导率会急剧下降。研究表明，采用等离子弧焊接热处理（PAHTW）工艺，可使1J85焊接接头的初始磁导率从40.12 mH/m提升至78.81 mH/m，最大磁导率从72.63 mH/m提升至113.41 mH/m，矫顽力从1.70 A/m降低至1.24 A/m。

六、市场趋势与产业前景

从市场角度看，坡莫合金正迎来前所未有的发展机遇。据行业调研数据显示，2025年全球坡莫合金箔市场规模约为2.96亿美元，预计2032年将达到3.20亿美元，2026~2032年复合增长率约8.32%。

在高端软磁材料市场中，以1J85为代表的高磁导率合金需求年增长率稳定在15%以上。新能源汽车领域，每辆纯电动车平均使用约2.3kg坡莫合金铁芯；5G通信领域，5G基站对1J85合金在1MHz频率下的损耗要求已提升至≤5W/kg。在量子计算、核聚变等未来科技领域，坡莫合金磁芯的应用验证正在加速推进。

从产品规格看，坡莫合金箔正朝着超薄化、窄公差方向发展。超薄箔（厚度可达1μm）已用于微型传感器、MEMS磁性元件和柔性磁屏蔽片。行业正积极开发坡莫合金/非晶纳米晶复合铁芯，以兼顾高频性能与机械强度。

展望未来，1J85坡莫合金凭借其"极高初始磁导率+极低矫顽力+近零磁致伸缩"的独特性能组合，在精密电磁元件领域的技术壁垒与市场价值将持续提升。从成分设计到热处理工艺，每一个环节都对最终磁性能有着决定性影响——这也正是1J85作为软磁材料中技术门槛最高牌号之一的根本原因。
