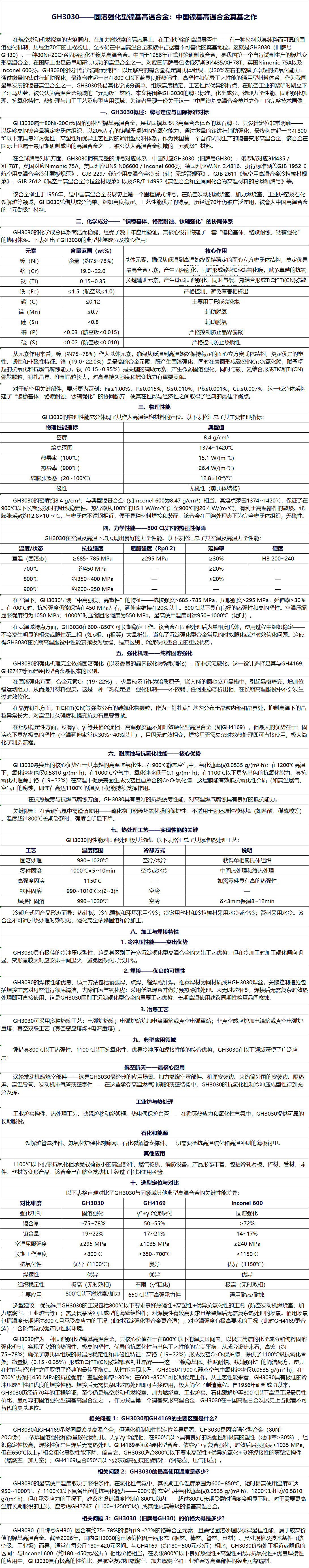

GH3030——固溶强化型镍基高温合金：中国镍基高温合金奠基之作

在航空发动机燃烧室的火焰筒内、在加力燃烧室的隔热屏上、在工业炉窑的高温导管中——有一种材料以其纯粹而可靠的固溶强化机制，历经近70年的工程验证，至今仍在中国高温合金家族中占据着不可替代的奠基地位。这就是GH3030（旧牌号GH30），一种80Ni-20Cr系固溶强化型镍基高温合金。中国于1956年正式开始研制该合金，是我国第一个自行试制生产的镍基变形高温合金，在国际上也是最早期研制成功的高温合金之一。对应国际牌号包括俄罗斯ЭИ435/XH78T、英国Nimonic 75A以及Inconel 600类。GH3030的设计哲学清晰而纯粹：以足够高的镍含量稳定奥氏体组织，以20%左右的铬赋予卓越的抗氧化能力，通过微量的钛进行辅助强化，最终构建起一套在800℃以下兼具良好热强性、高塑性和优异工艺性能的通用型材料体系。作为我国最早发展的镍基高温合金之一，GH3030凭借其化学成分简单、组织高度稳定、工艺性能优异的特点，在航空工业的黎明时期立下了汗马功劳，被公认为高温合金领域的"元勋级"材料。本文将围绕GH3030的牌号标准、化学成分、物理力学性能、固溶强化机理、抗氧化特性、热处理与加工工艺及典型应用领域，为读者呈现一份关于这一"中国镍基高温合金奠基之作"的完整技术画像。

一、GH3030概述：牌号定位与国际标准对标

GH3030属于80Ni-20Cr系固溶强化型镍基高温合金，是我国镍基变形高温合金体系的基石牌号。其设计定位非常明确——以足够高的镍含量稳定奥氏体组织，以20%左右的铬赋予卓越的抗氧化能力，通过微量的钛进行辅助强化，最终构建起一套在800℃以下兼具良好热强性、高塑性和优异工艺性能的通用型材料体系。作为我国第一个自行试制生产的镍基变形高温合金，该合金在国际上也属于最早期研制成功的高温合金之一，被公认为高温合金领域的"元勋级"材料。

在全球牌号对标方面，GH3030拥有完整的牌号对应体系：中国对应GH3030（旧牌号GH30），俄罗斯对应ЭИ435 / XH78T，英国对应Nimonic 75A，美国对应UNS N06600 / Inconel 600类，德国对应W.Nr. 2.4816。执行标准涵盖GJB 1952《航空用高温合金冷轧薄板规范》、GJB 2297《航空用高温合金冷拔（轧）无缝管规范》、GJB 2611《航空用高温合金冷拉棒材规范》、GJB 2612《航空用高温合金冷拉丝材规范》以及GB/T 14992《高温合金和金属间化合物高温材料的分类和牌号》等。

该合金诞生于1956年，是中国高温合金发展史上第一个里程碑式牌号。在航空发动机燃烧室、加力燃烧室、工业炉窑及石化裂解炉等领域，GH3030凭借其成分简单、组织高度稳定、工艺性能优异的特点，历经近70年仍被广泛使用，被誉为中国高温合金的"元勋级"材料。

二、化学成分——"镍稳基体、铬赋耐蚀、钛辅强化"的协同体系

GH3030的化学成分体系简洁而稳健，经受了数十年应用验证。其核心设计构建了一套"镍稳基体、铬赋耐蚀、钛辅强化"的协同体系。下表列出了GH3030的典型化学成分及核心作用：

从元素作用来看，镍（约75~78%）作为基体元素，确保从低温到高温始终保持稳定的面心立方奥氏体结构，奠定优异的塑性、韧性和非磁性特征。铬（19.0~22.0%）是最高的合金元素，既产生固溶强化，同时在表面形成致密的Cr₂O₃氧化膜，赋予卓越的抗氧化和抗燃气腐蚀能力。钛（0.15~0.35%）是关键的辅助元素，产生微弱固溶强化，同时与碳、氮结合形成TiC和Ti(CN)弥散颗粒，钉扎晶界、抑制晶粒长大，对高温持久强度和蠕变抗力有重要贡献。

对于航空用关键部件，要求更为苛刻：Fe≤1.00%，P≤0.015%，S≤0.010%，Pb≤0.001%，Cu≤0.007%。这一成分体系构建了"镍稳基体、铬赋耐蚀、钛辅强化"的协同配方，使其在性能与经济性之间取得了经典的最佳平衡点。

三、物理性能

GH3030的物理性能充分体现了其作为高温结构材料的定位。以下表格汇总了其主要物理指标：

GH3030的密度约8.4 g/cm³，与典型镍基合金（如Inconel 600为8.47 g/cm³）相当。其熔点范围1374~1420℃，保证了在900℃以下长期服役时的组织稳定性。热导率从100℃的15.1 W/(m·℃)升至900℃的26.4 W/(m·℃)，有利于高温部件的散热。线膨胀系数约12.8×10⁻⁶/℃，与奥氏体不锈钢相近，便于异种材料焊接和装配。该合金在固溶处理态下为完全奥氏体组织，无磁性。

四、力学性能——800℃以下的热强性保障

GH3030在室温及高温下均展现出良好的力学性能。以下表格汇总了其室温及高温力学性能：

在室温下，GH3030呈现"中高强度、高塑性"的特征——抗拉强度≥685~785 MPa，屈服强度≥295 MPa，延伸率≥30%。在700℃时，抗拉强度仍能保持在450 MPa左右，延伸率维持在20%以上。800℃以下具有良好的热强性和高的塑性。室温压缩屈服强度约为1050 MPa；1000℃时压缩屈服强度为550 MPa。最高使用温度可达950~1000℃（短时）。

在宽温域特点方面，GH3030在600~850℃可长期稳定工作。该合金在固溶处理后为单相奥氏体，使用过程中组织稳定——不会发生明显的相变或脆性第二相（如σ相、η相等）大量析出，避免了沉淀强化型合金常见的时效脆化或过时效软化问题。这使得GH3030在长期高温服役中性能衰减极为缓慢，是其区别于沉淀硬化型合金的重要优势。

五、强化机理——纯粹固溶强化

GH3030的强化机理完全依赖固溶强化（以及微量的晶界碳化物弥散强化），而非沉淀硬化。这一设计选择是其与GH4169、GH2747等沉淀硬化型合金最根本的区别。

在固溶强化方面，合金元素Cr（19~22%）、少量Fe及Ti作为溶质原子，嵌入Ni的面心立方晶格中，引起晶格畸变，增加位错运动阻力，从而提升材料强度。这是一种"热稳定型"强化机制——不依赖于任何亚稳态析出相，在长期高温服役中不会发生过时效软化。

在晶界钉扎方面，TiC和Ti(CN)等弥散分布的碳氮化物颗粒，作为"钉扎点"均匀分布于晶粒内部和晶界处，抑制高温下的晶粒异常长大，对高温持久强度和蠕变抗力有重要贡献。

在组织稳定性方面，没有γ′、γ″等共格沉淀相，高温强度虽不如时效硬化型高温合金（如GH4169），但最大的优势在于：固溶态下具备极高的塑性（室温延伸率常达30%~40%以上），且因无时效相变，焊接后无需复杂时效热处理即可直接使用，极大简化了制造流程。

六、耐腐蚀与抗氧化性能——核心优势

GH3030最突出的核心优势在于其卓越的高温抗氧化性。在900℃静态空气中，氧化速率仅0.0535 g/(m²·h)；在1200℃高温下，氧化速率也仅0.5810 g/(m²·h)；在1000℃空气中，氧化速率低于0.1 g/(m²·h)；在1100℃以下具备出色的抗氧化能力。其抗氧化机理源于铬（19~22%）在高温下促使表面生成致密且自愈合的Cr₂O₃氧化膜，这层膜能有效抵抗氧化性介质（如高温燃气、空气）的腐蚀，即使在高达1100℃的温度下仍能持续发挥作用。

在抗热疲劳与抗燃气腐蚀方面，GH3030具有良好的抗热疲劳性能，对高温燃气腐蚀具有良好的抵抗能力。

关键限制：在含硫气氛中需谨慎使用——硫化物可能破坏氧化膜的保护性。不适用于强还原性酸环境（如盐酸、稀硫酸等）。温度超过800℃长期受载时，强度会明显下降。

七、热处理工艺——实现性能的关键

GH3030的性能对固溶处理极其敏感。以下表格汇总了其标准热处理工艺：

冷却方式因产品形态而异：热轧板、冷轧薄板和环坯采用空冷；冷镦用丝材和冷拉棒材采用水冷或空冷；管材采用水冷。该合金不可通过热处理时效硬化，强化完全依赖固溶和冷加工。

八、加工与焊接特性

1. 冷冲压性能——突出优势

GH3030具有极佳的冷冲压成型性，这是其区别于许多沉淀硬化型高温合金的突出工艺优势。但在冷加工时加工硬化倾向明显，变形量较大时应安排中间退火，避免因硬化导致开裂。

2. 焊接——优良的可焊性

GH3030的焊接性能优良，适用方法包括氩弧焊、点焊、缝焊或钎焊。推荐焊材为同材质或HGH3030焊丝。关键控制措施包括焊接前需对母材进行彻底清洁，去除油污与氧化皮；采用低氢焊条并做好预热除油处理。因无时效相变，焊接后无需复杂时效热处理即可直接使用，这是GH3030区别于沉淀硬化型合金的重要工艺优势。长期高温使用建议周期性检查晶间腐蚀。

3. 冶炼工艺

GH3030可采用多种熔炼工艺：电弧炉熔炼；电弧炉熔炼加电渣重熔或真空电弧重熔；非真空感应炉加电渣熔或真空电弧炉重熔；真空双联工艺（真空感应熔炼+电渣重熔）。

九、典型应用领域

凭借其800℃以下热强性、1100℃以下抗氧化性、优异冷冲压和焊接性能的综合优势，GH3030在以下领域获得了广泛应用：

航空航天——最核心应用

涡轮发动机燃烧室部件——这是GH3030最经典的应用场景。加力燃烧室零部件、机匣安装边、火焰筒外围的安装边、隔热屏、高温导管、发动机排气管薄壁零件——在这些承受高温燃气冲刷的薄壁结构中，GH3030的抗氧化性和冷冲压成型性得到充分发挥。

工业炉与热处理

工业炉窑构件、热处理工装、搪瓷炉移动烧架框、热电偶保护套管——在循环热应力和氧化性气氛中，GH3030提供可靠的长期服役。

石化和能源

裂解炉管悬挂件、氨氧化炉催化剂筛网、石化裂解管支撑件、一切需要抵抗高温硫化和高温冲刷的薄板衬里。

其他应用

1100℃以下要求抗氧化但承受载荷很小的高温部件、燃气轮机、消防设备。产品形态丰富，包括冷轧薄板、棒材、管材、环件、丝材等变形产品。该合金已在航空发动机上经过了长期使用考验。

十、选型定位与对比

以下表格直观对比了GH3030与同领域其他典型高温合金的关键性能差异：

选型建议：优先选用GH3030的工况包括800℃以下要求良好热强性+高塑性+优异抗氧化性的工况（航空发动机燃烧室、加力燃烧室、工业炉窑等）；需要复杂冷冲压成型的薄壁结构件；对焊接性有较高要求且希望焊后无需复杂热处理的场景。慎用场景包括温度长期超过800℃且承受高应力的工况（此时沉淀强化型合金更合适）；对室温强度有极高要求的工况（此时GH4169更合适）；含硫气氛或强还原性酸环境。

GH3030作为一种固溶强化型镍基高温合金，其核心价值在于在800℃以下的温度区间内，以极其简洁的化学成分和纯粹固溶强化机制，实现了良好的热强性、极高的塑性、优异的抗氧化性与出色工艺性能的完美平衡。从成分设计来看，高镍（约75~78%）确保了奥氏体组织的极端热稳定性和非磁性特征；高铬（19~22%）形成致密Cr₂O₃保护膜，提供了1100℃级抗氧化骨架；微量钛（0.15~0.35%）形成TiC和Ti(CN)弥散颗粒钉扎晶界——这一"镍稳基体、铬赋耐蚀、钛辅强化"的简洁配方，使其在性能与经济性之间取得了经典的最佳平衡点。从性能表现来看，GH3030在900℃静态空气中氧化速率仅0.0535 g/(m²·h)；在700℃仍保持450 MPa的抗拉强度；室温延伸率≥30%；在600~850℃可长期稳定工作。从工艺性能来看，GH3030具有极佳的冷冲压成型性和优良的焊接性能。焊接后无需复杂时效热处理即可直接使用，极大简化了制造流程。自1956年研制成功以来，GH3030历经近70年的工程验证，至今仍是航空发动机燃烧室、加力燃烧室、工业炉窑、石化裂解炉等800℃以下高温工况最具性价比、最可靠的固溶强化型镍基高温合金之一。作为我国第一个镍基变形高温合金，GH3030在中国高温合金发展史上占据着不可替代的奠基地位。
